JCY9005 1入4出扩口治具
JCY9005 可以把一个单口的测试通道扩展成四口的通道，可搭配
JCY3001/JCY2102/JCY2001等产品使用，可轮询测试多口产品，实现最大测试效率
JCY3001/JCY2102/JCY2001等产品使用，可轮询测试多口产品，实现最大测试效率
更多详情
产品简介
JCY9005 可以把一个单口的测试通道扩展成四口的通道，可搭配
JCY3001/JCY2102/JCY2001等产品使用，可轮询测试多口产品，实现最大测试效率
功能特性：
1个输入口，16pin接线口，可通过最大5A电流
4个输出口，16pin接线口，可通过最大5A电流
RS232 通讯口 1个
外置 12V 供电
可直接由JCY3001/JCY2102/JCY2001 控制联动
JCY3001 设置讲解：
点击 “关于”------->系统设置-------> 治具类型选择， 选中 JCY9005， 其中有JCY9003和
JCY9005 两种外部治具（JCY9003 是更高级一些的治具，可每个pin脚独立断开，可测试VCC的虚焊等
问题）
注意，JCY9005需要外接12V供电，并且DB9座子接到设备后面后，就可以启用控制，会看到工作灯闪烁
研发界面使用：
可滑动JX板块左右滑动，可看到J1~J4的变化，然后点击插入和拔出会听到继电器的声音，并且看到对应
的端口的LED灯会点亮，拔出后关闭，可用来判断治具是否工作正常
自动模式使用：

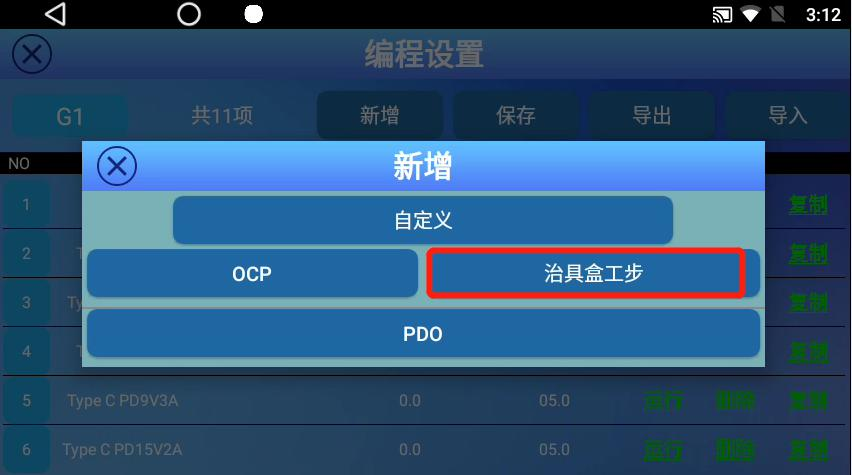

在自动工步编辑下，点击新增后会看到治具盒工步这个项目，选择后进入如下界面
可点击J1~J4，选中后就是插入，不选择就是拔出，注意不要多选了，这样在自动工步中就可以自动执行
这个操作，完成自动插拔工步
